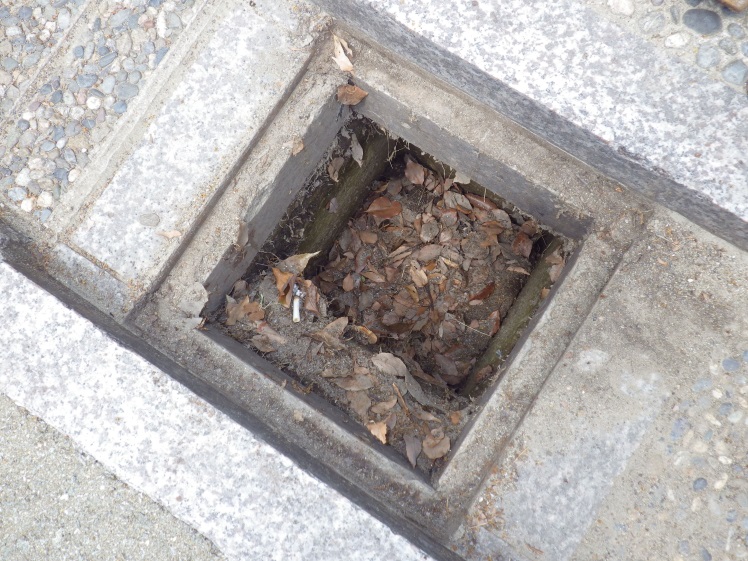

桝内にゴミ(落ち葉)が溜まる

問題:集水桝の維持メンテナンス(清掃)

桝の中には落ち葉やゴミがたまり、経年により詰まりが発生し、道路冠水の原因にもなります。

課題

桝へのゴミの落下を防げないか?

解決提案

提案製品:外フラット集水桝

桝のゴミ清掃2

ゴミカゴの設置でメンテナンスを容易に
  • イビコンの外フラット桝は、ゴミカゴが標準付属となり、桝内にゴミが溜まることを防止します。
  • ゴミカゴは取り外し可能で、容易にメンテナンス(清掃)が可能です。

桝天端に角欠けが発生

問題:桝の維持修繕(劣化)

現場打ち桝の場合、側溝から桝がはみ出し、車が頻繁に通過する為、天端部分の劣化が促進されます。

課題

天端の劣化を防げないか?

解決提案

提案製品:外フラット集水桝

桝天端の角欠け2

鋼板(受枠)でカバーし、劣化を防止
  • 桝天端は鋼板(受枠)で保護されているため、コンクリート劣化が表面に発生しません。
  • ノンスリップ加工が施してある為、スリップを起こす心配もありません。

桝が側溝よりも大きく、見た目が良くない

問題:側溝と集水桝の接続

現場打ち桝の場合、規定寸法により壁厚が大きくなり、側溝からはみ出して施工されます。

課題

側溝幅と合わせて見た目を良く出来ないか?

解決提案

提案製品:外フラット集水桝

13798a6a2f01eb25fb5d78532a8ef18d

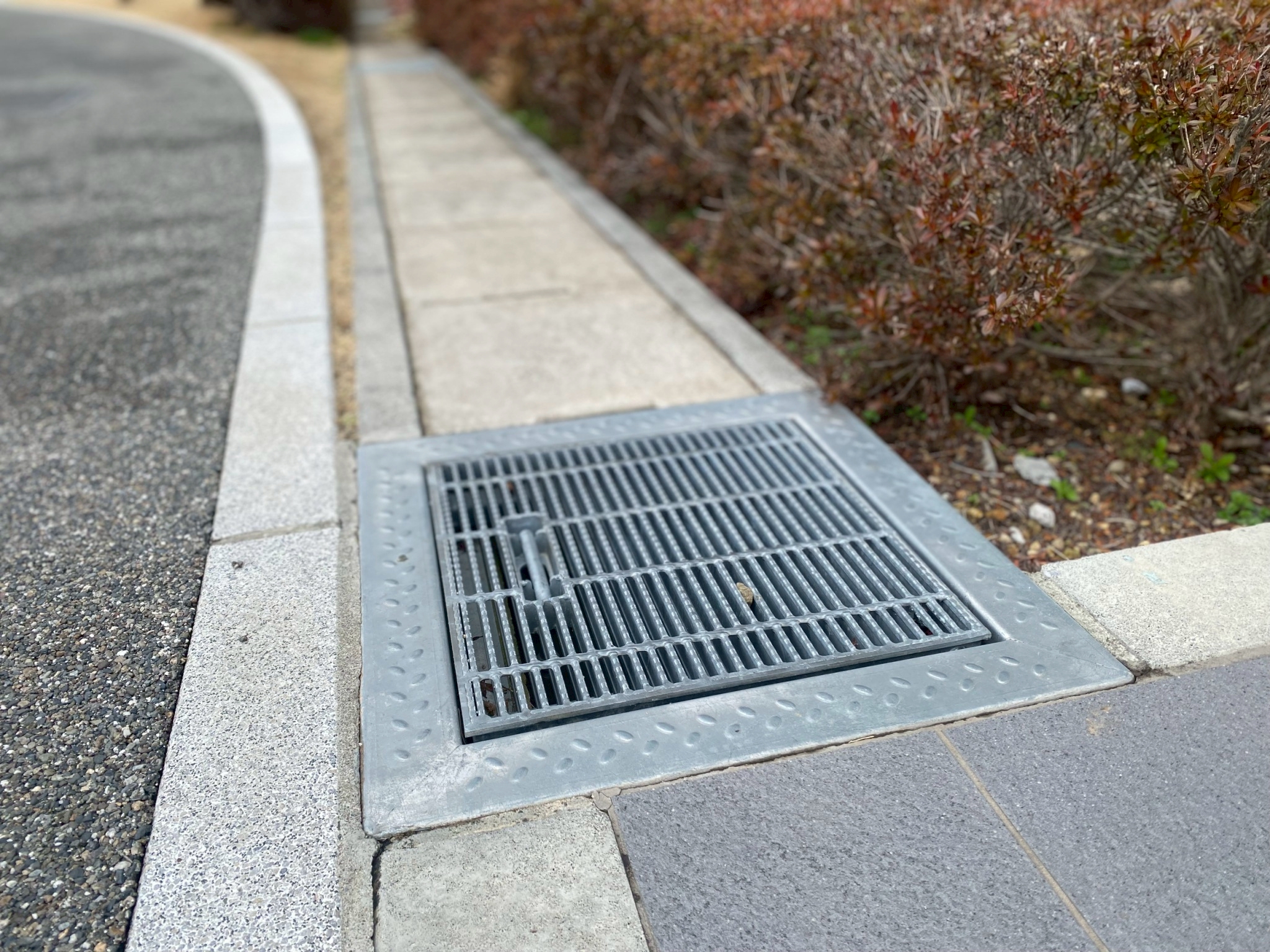

側溝幅と合わせた桝ですっきりとした道路構築
  • 側溝幅に合わせて桝の幅を設定しておりますので、桝が側溝より出ることがありません。※PU側溝対応タイプ、自由勾配側溝対応タイプがございます
  • 桝の幅が小さくなり車が直載する機会が減り、劣化を防ぎます。

桝の現場製作で工期が長くなる

問題:工期、型枠廃材

  • 現場打ちにて桝を構築すると、工期が長くなります。
  • 型枠廃材が発生します。

課題

二次製品による工期短縮が出来ないか?

解決提案

提案製品:外フラット集水桝

工期短縮2

プレキャスト製品の使用で工期短縮
  • 従来現場打ちにて制作していた集水桝をプレキャスト化し、工期短縮を実現しました。
  • 製品にはあえて接続部の開口は設けず、標準品対応とすることで、納期を短縮しています。
  • 側壁は接続開口を設けやすくするために薄肉になっており、また開口がしやすいように外側にガイド溝を設けてあります。
