自在R連続基礎路上設置（H型・N型）

自在R連続基礎ブロックのH型・N型は、連結部をボルト2本連結で構築し、防護柵はベースプレート建て込みにて設置します。掘削や埋め戻しを行わず、路面などの上に直接置いて施工する方法をご紹介しています

自在R連続基礎路上設置（H型・N型）
施工動画（全工程） 施工歩掛

施工手順

  1. 製品据付

    ブロック天端のDリフトアンカー2点に専用カプラー（2.5t用）を取り付け、ワイヤーで吊り上げて据え付けます。据え付けの際は、製品の凹凸を連結の目安にして並べていきます。
    注1：端部A・端部Bは、Dリフトアンカーの位置が下がっています。 外側の吊り点はチェーンスリングなどで水平を保つよう調整してください。調整せずに吊ると製品が傾き、落下や据付ズレの原因になります。
    注2：吊り上げ中および据付中は、吊り荷の下に立ち入らないでください。

    動画

  2. 連結

    据え付けたブロック同士を、連結ボルト（M27×305）で連結します。H型は1箇所につきボルト2本で連結し、締め付けには専用のT型レンチ（M27用）を使用します。
    注1：連結時は、基礎ブロック同士の隙間が標準15mmになるよう管理します（直線設置の場合）。ここがずれると、後の防護柵ビームが取り付かなくなる場合があります。

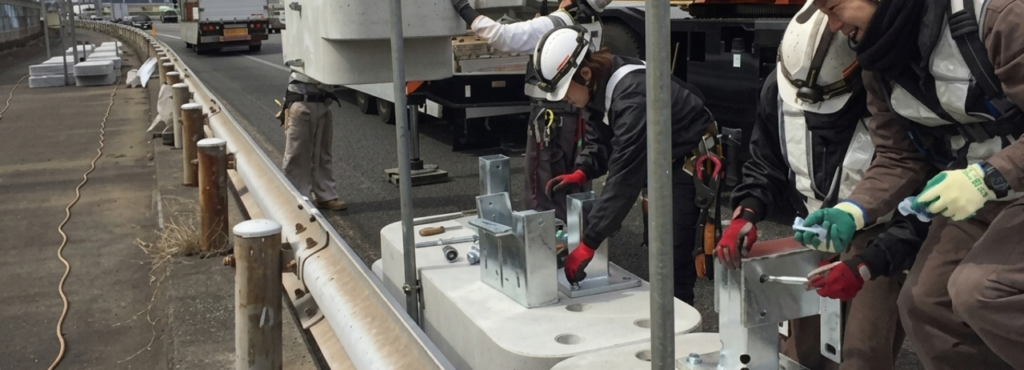

  3. 防護柵の設置

    基礎天端のインサートに、ベースプレート式支柱をM20ボルト（1箇所4本）で固定します。ブラケット・ビームの設置は、採用する防護柵の規格ごとの設置方法に従います。
    　基礎とビームの隙間が狭くて取り付けにくい場合は、インパクトレンチなどの工具を使うと締め付けやすくなります。

    動画
