FR横断側溝機能性横断側溝

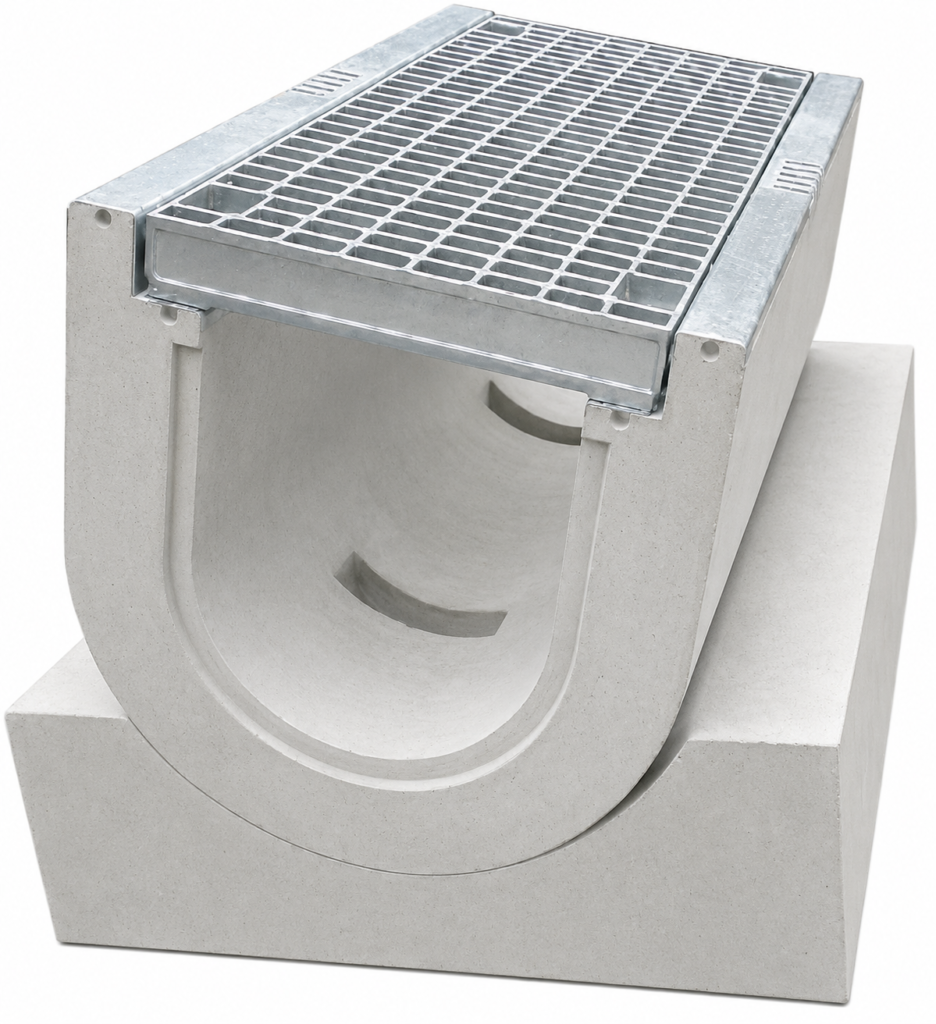

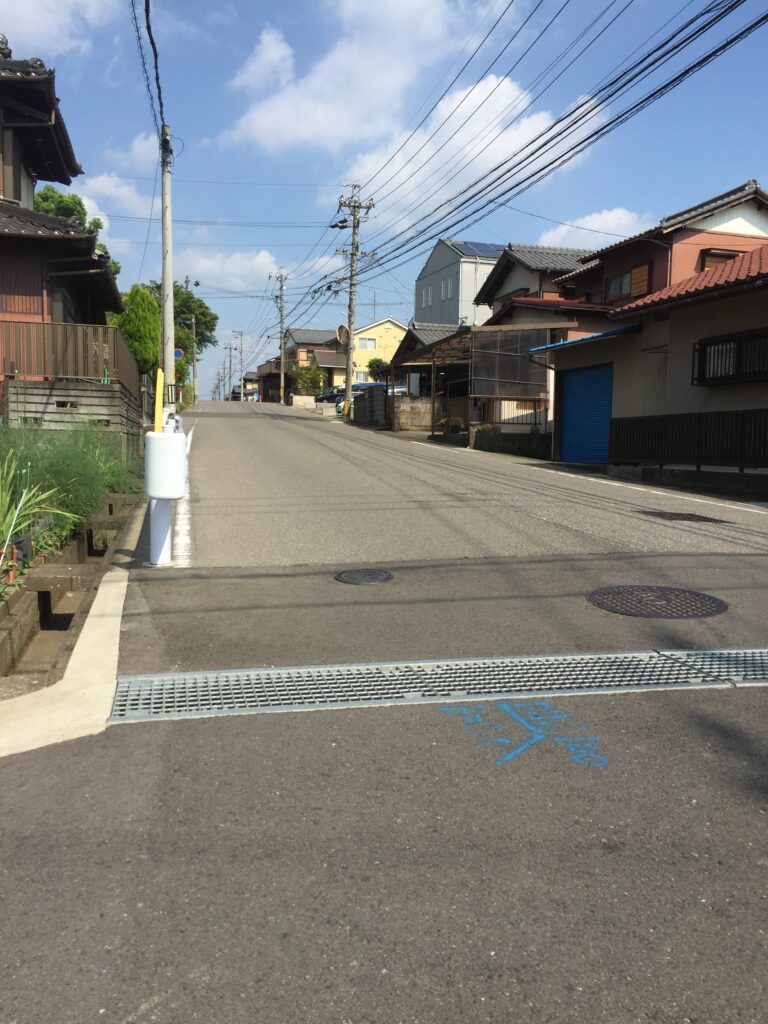

FR横断側溝画像

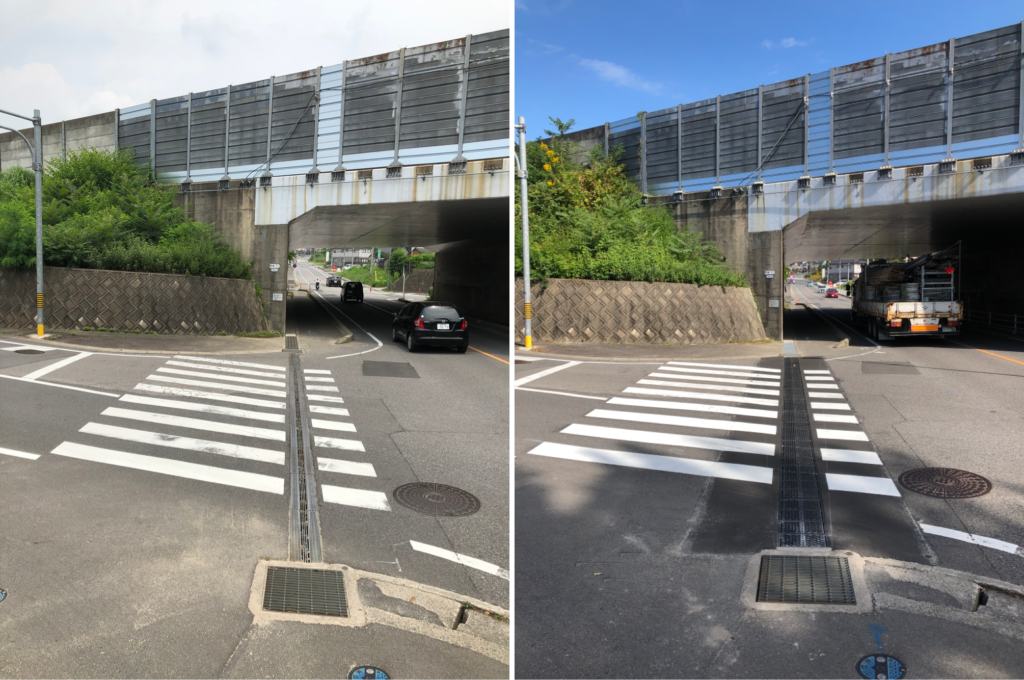

FR横断側溝画像
FR横断側溝画像
FR横断側溝画像

画像をクリックすると拡大します。

FR横断側溝は横断箇所に使用する排水構造物です。従来は水平に側溝を施工して勾配変化が生じていましたが、本製品を使用することで、横断部分の勾配変化を無くし、車両のスムーズな走行、騒音解消、衝撃緩和による横断側溝の長寿命化を実現します。

FR横断側溝の特長

  1. 1. 道路の縦断勾配に無段階に対応
  2. 2. 勾配変化なしで車両のスムーズな走行を実現
  3. 3. 車両走行時に与える衝撃が軽減されるため、側溝・グレーチングの劣化を抑制、騒音の解消
  4. 4. 従来のU字型横断側溝と同等の流量を確保可能
施工方法 導入事例

対応可能エリア

日本全国 各都道府県の取り扱い会社はこちら

ダウンロード

CADデータのダウンロードには会員登録が必要です。会員登録・ログインはこちら

カタログ CADデータ

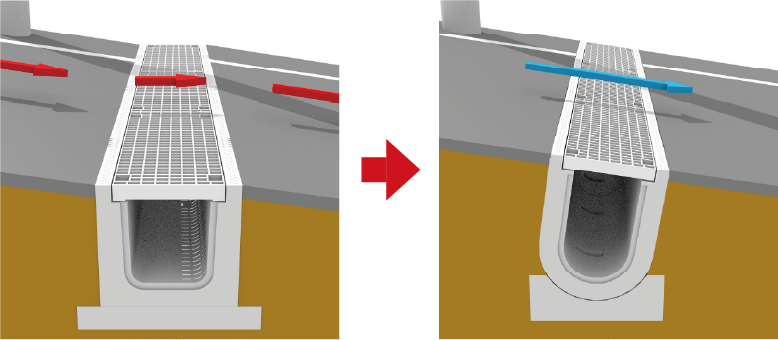

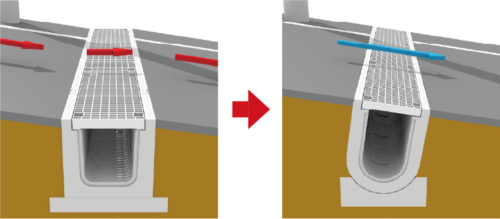

自在な勾配対応

側溝底面をR形状とし、専用の基礎と組み合わせることで、無段階に勾配調整が可能となります。 同様の技術による専用桝(FR桝)との組み合わせにより、縦断側溝との取り付け時においても段差が生じません。

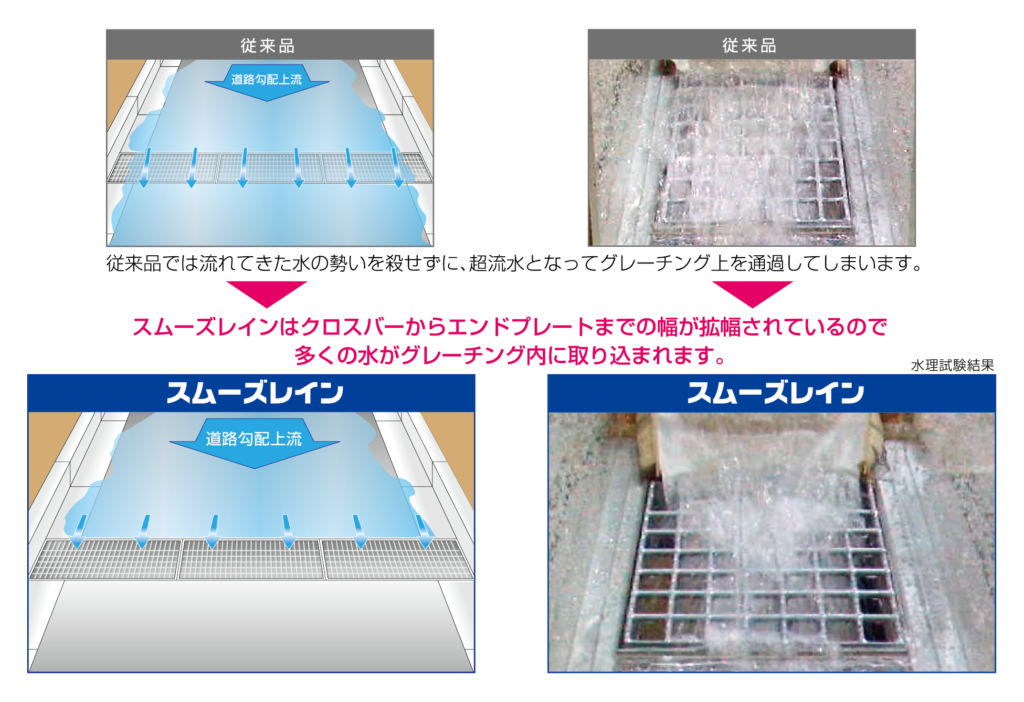

道路表面の雨水を効果的に集水

縦断勾配に対応することを特化した側溝となりますので、急勾配の坂道にて問題となる、雨水の越流を抑制する「スムーズレイン」グレーチングとの併用で、より道路の安全性、快適性を向上することが出来ます。

道路表面の雨水を効果的に集水画像

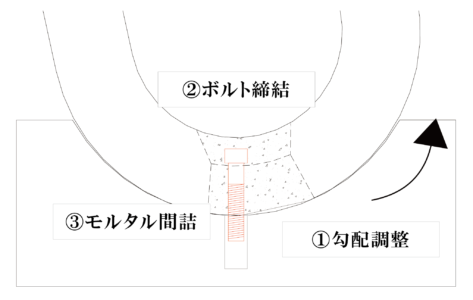

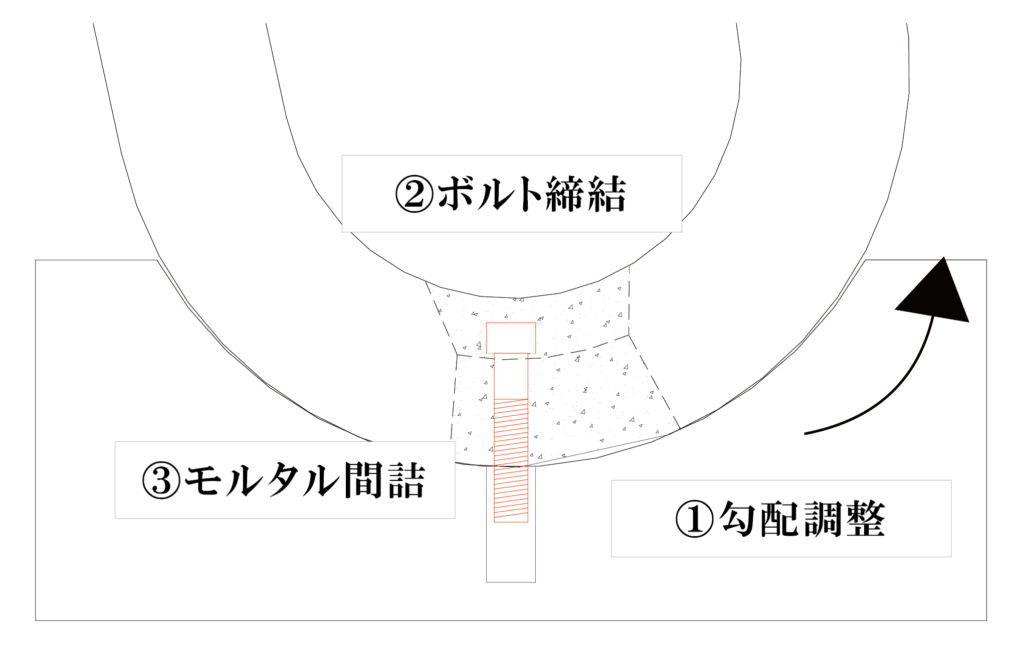

側溝の固定方法

①バールなどで好きな角度に傾ける
②付属のボルトでベースブロックと側溝を固定
③付属の超早強モルタルでがっちり固定

側溝の固定方法画像

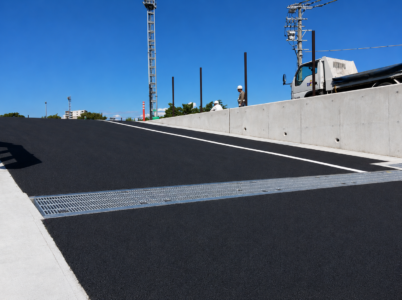

導入事例
