F型（自在R連続基礎）自在R連続基礎 防護柵基礎

画像をクリックすると拡大します。

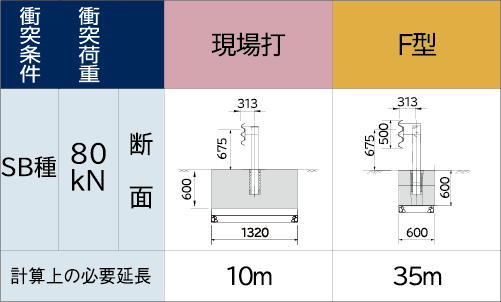

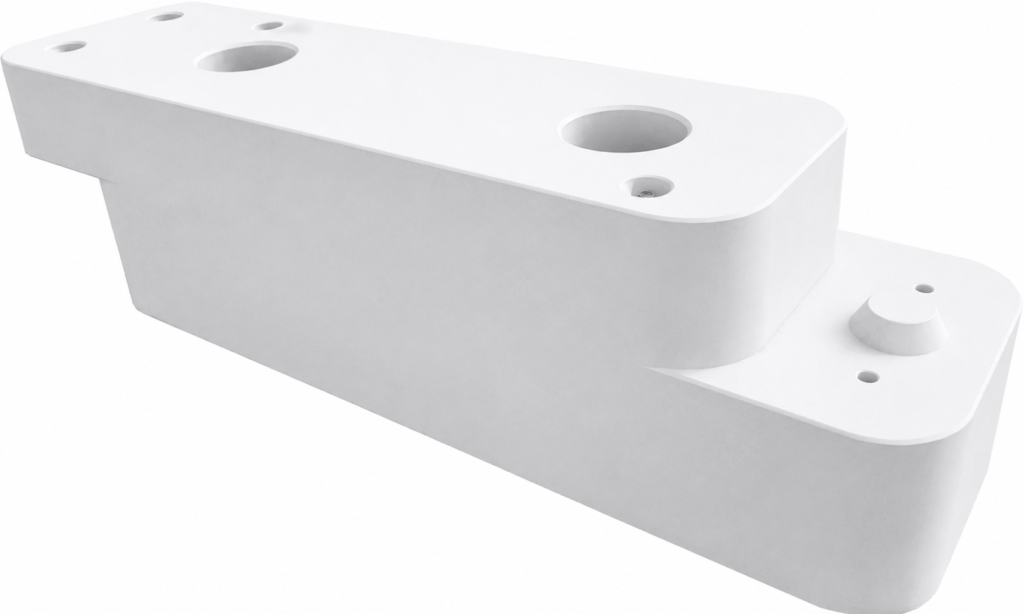

自在R連続基礎　F型は、SB種まで対応可能な埋設専用の防護柵用連続基礎です。
基礎断面は幅６００ｍｍ×高６００ｍｍとなっており、ボルト２本連結により、連結部の拘束力を高めつつ、曲線５０Rまで対応可能です。
防護柵支柱間隔１ｍの規格にも対応可能です。

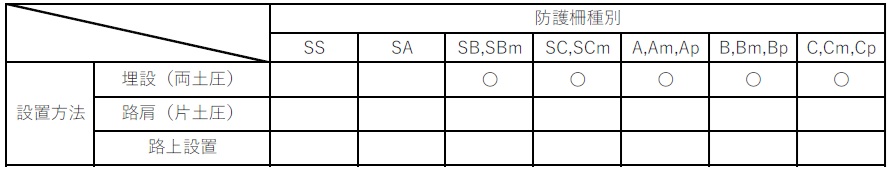

F型が使える防護柵種別と設置方法

施工方法導入事例

対応可能エリア

日本全国各都道府県の取り扱い会社はこちら

ダウンロード

CADデータのダウンロードには会員登録が必要です。会員登録・ログインはこちら

カタログ

F型　詳細

施工歩掛

CADデータ

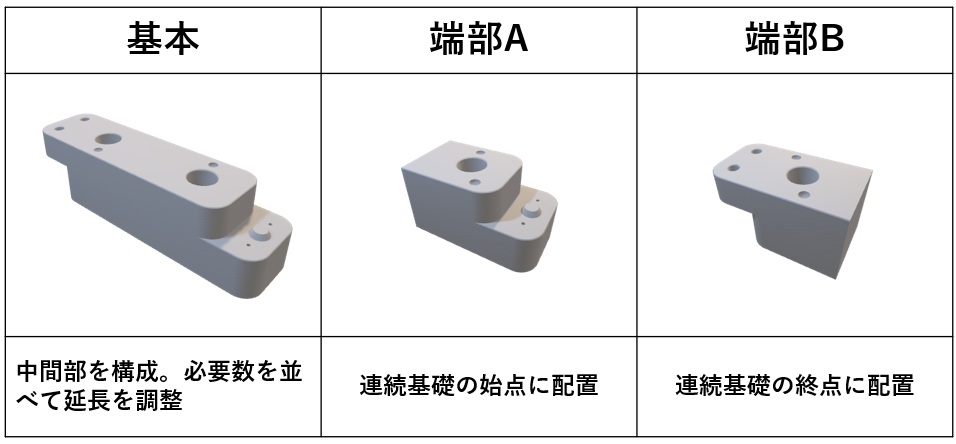

製品規格と特徴

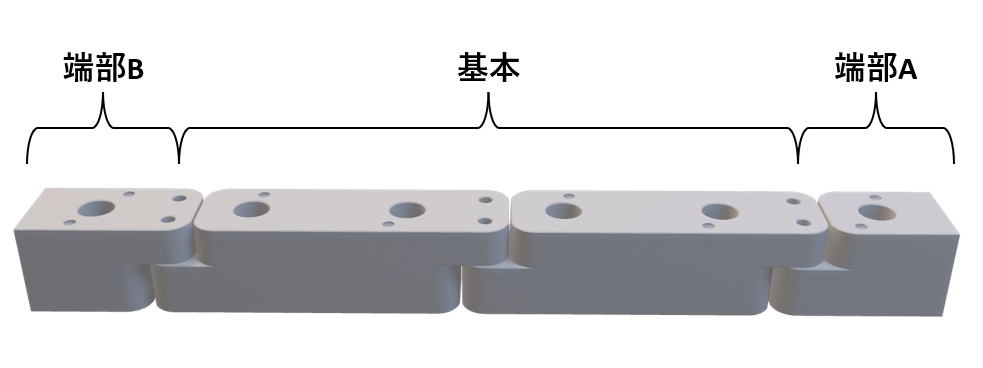

F型（自在R連続基礎）は、以下の製品種類により構成されます

製品	役割	参考重量

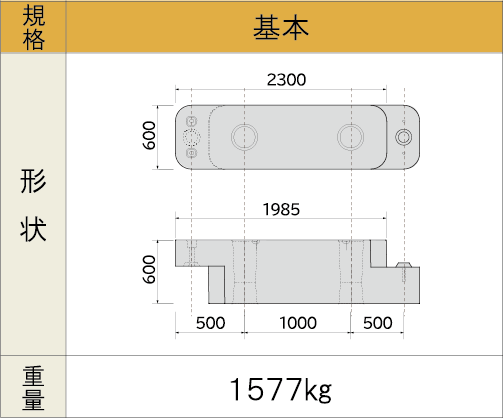

基本	連続基礎の中間部を構成します。必要な設置延長に応じて必要数を並べ、延長を調整します	1,577kg
端部A	連続基礎の始点に配置	749kg
端部B	連続基礎の終点に配置	697kg
端部AL	延長調整用の端部Aです。設置延長を細かく調整できます	1,612kg
端部BL	延長調整用の端部Bです。設置延長を細かく調整できます	1,560kg

※連結はボルト2本で行います。支柱建込穴は1mピッチに対応します。

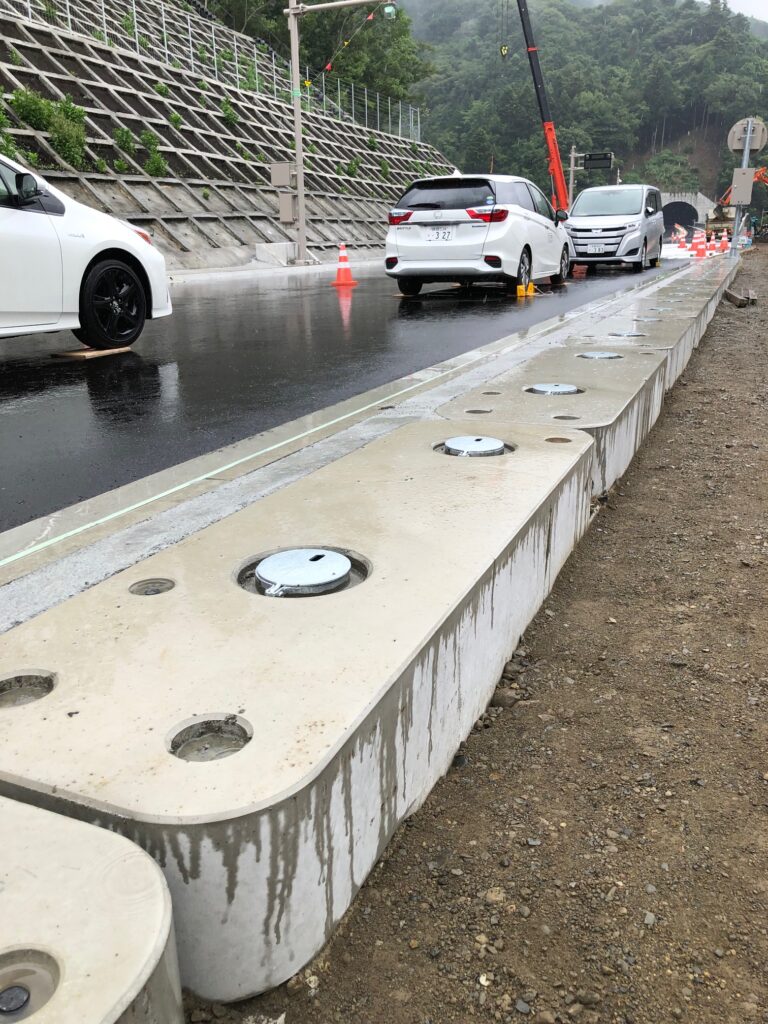

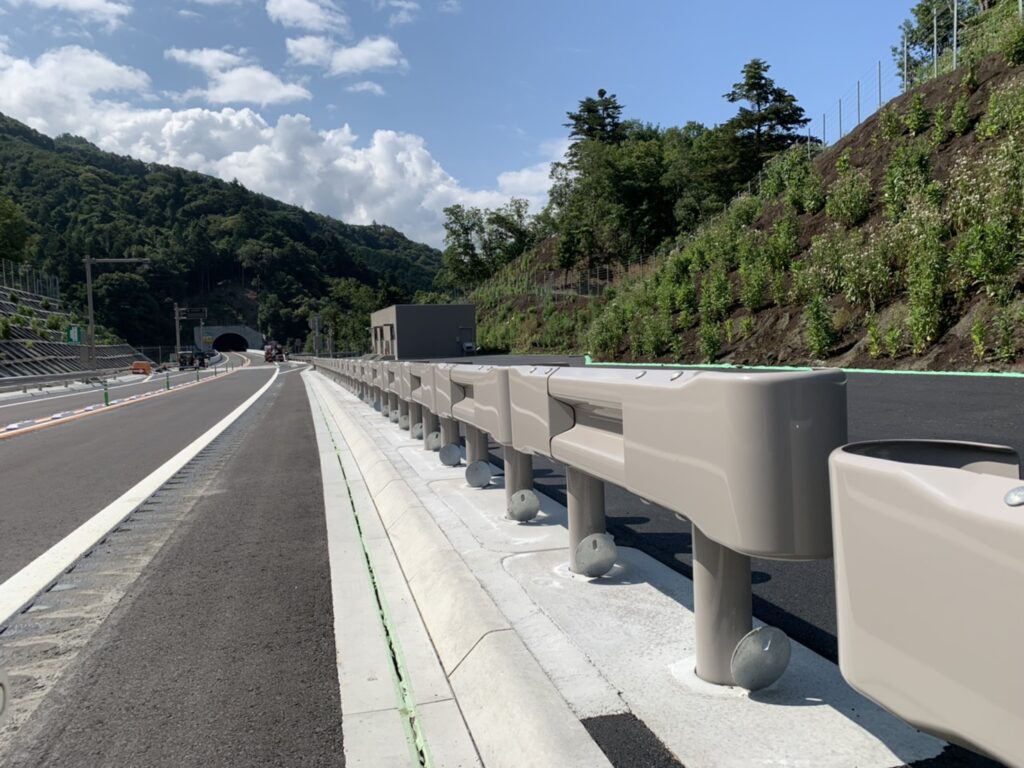

高速道路から一般道まで幅広く対応可能な埋設専用基礎

高速道路上の車両用防護柵を設置する際に、埋設物や地中障害物による制約で規定の支柱建て込み深さが確保できない場合に利用できるコンクリート建て込み用連続基礎です。SB種まで対応できるよう設計されており、高い安全性を実現します。
【良く使われている現場条件】
・高速道路上の車両用防護柵用コンクリート基礎として

＜＜安定計算書のご請求はこちら＞＞
