B型（自在R連続基礎）自在R連続基礎 防護柵基礎

画像をクリックすると拡大します。

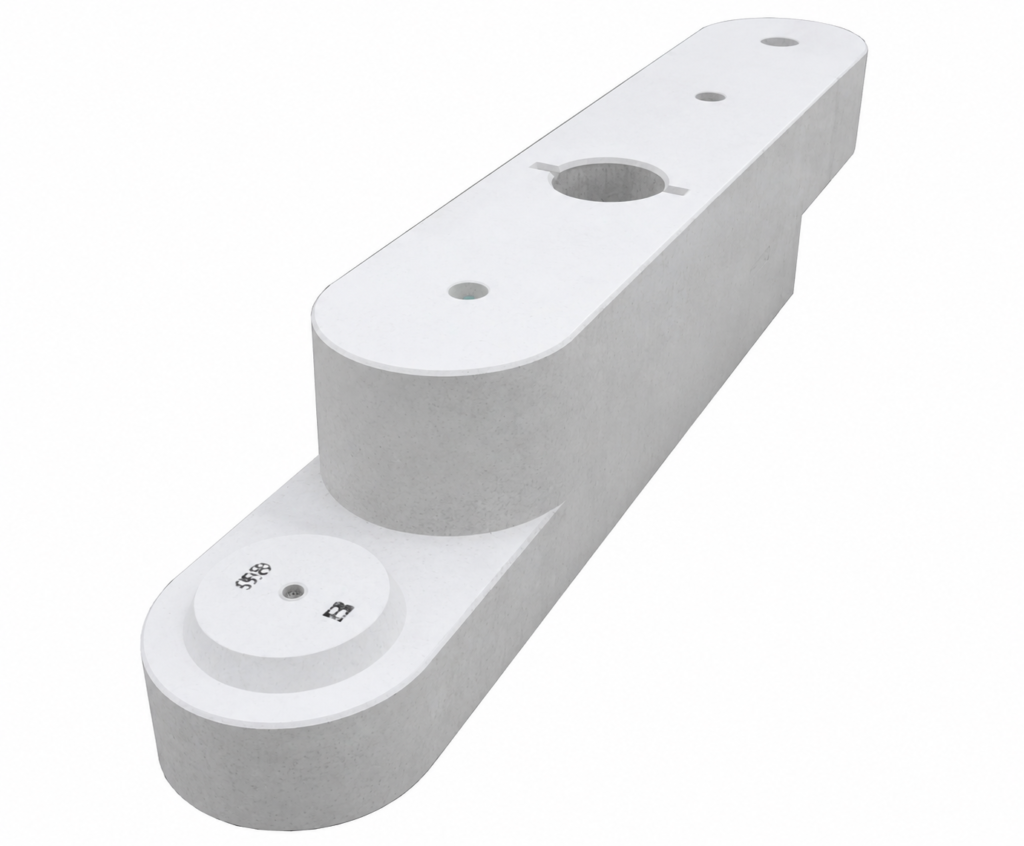

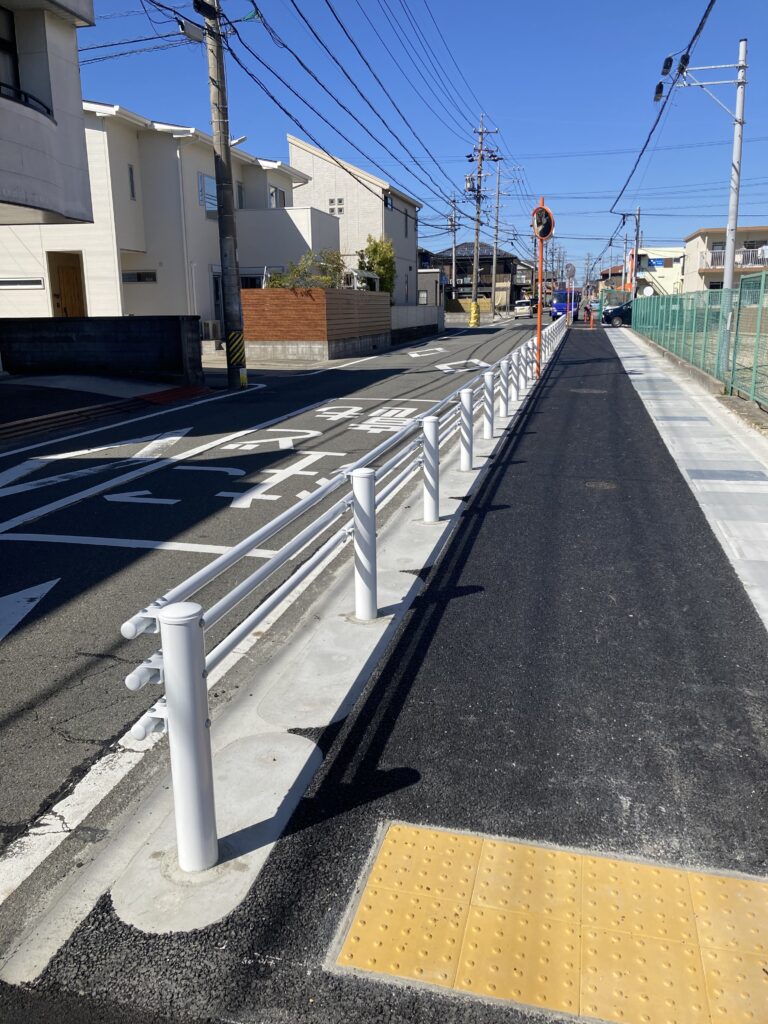

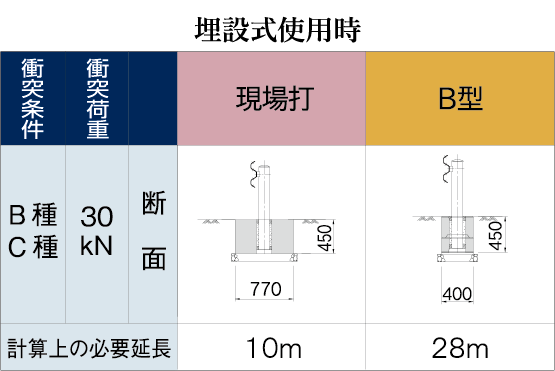

自在R連続基礎B型は、シリーズの中で最も基礎断面が小さく、経済的に防護柵を設置できる連続基礎です。基礎断面は幅400mm×高450mmで、防護柵種別B種・C種、分離帯（受働土圧が見込める箇所）、路上置き式基礎に適しています。断面が小さい分、必要となる連続設置延長は長くなりますが、防護柵の計画延長が長い現場では、設置コストを抑えた選定が可能です。
また、支柱間隔1m用のブロックを組み合わせることで、より小さな半径の曲線にも対応できます。

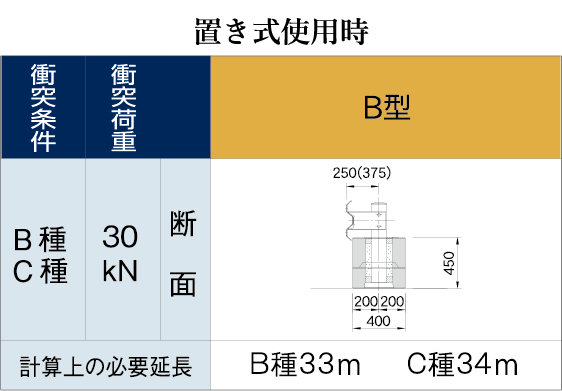

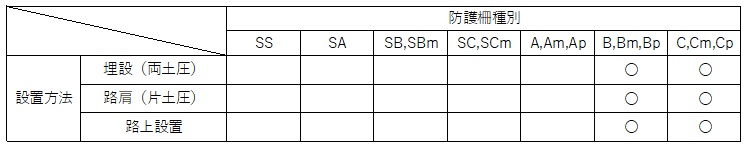

B型が使える防護柵種別と設置方法

施工方法導入事例

対応可能エリア

日本全国各都道府県の取り扱い会社はこちら

ダウンロード

CADデータのダウンロードには会員登録が必要です。会員登録・ログインはこちら

カタログ

B型　詳細

施工歩掛

CADデータ

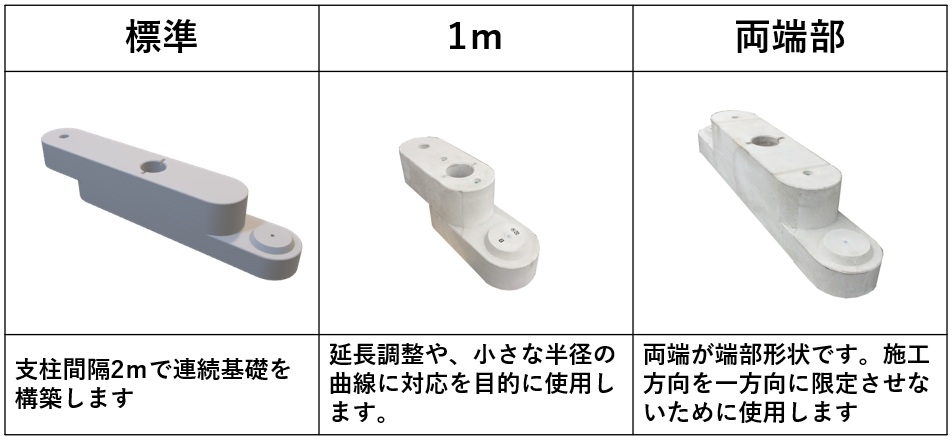

製品規格と特徴

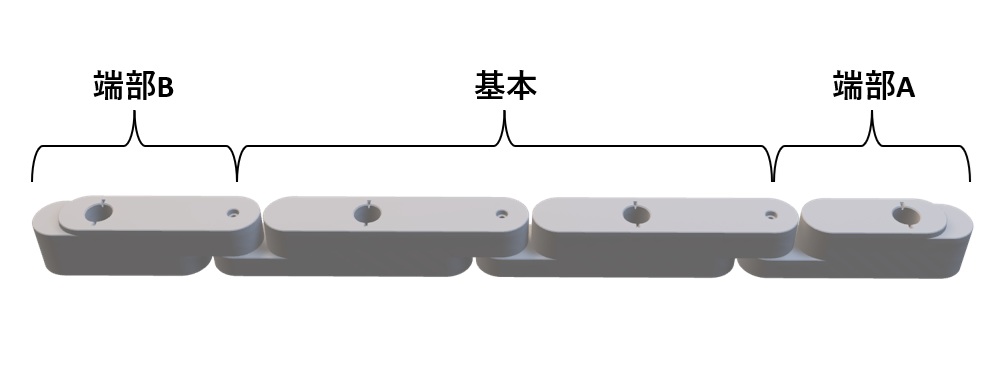

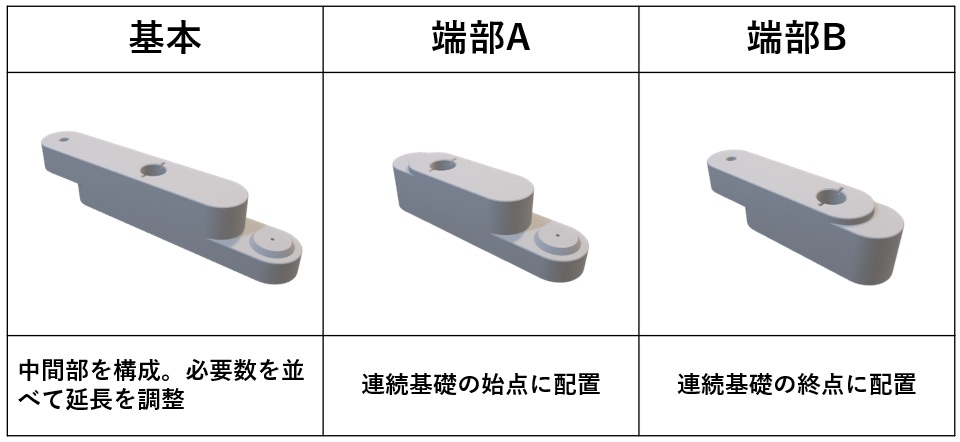

B型（自在R連続基礎）は、以下の製品種類により構成されます

製品	役割	参考重量

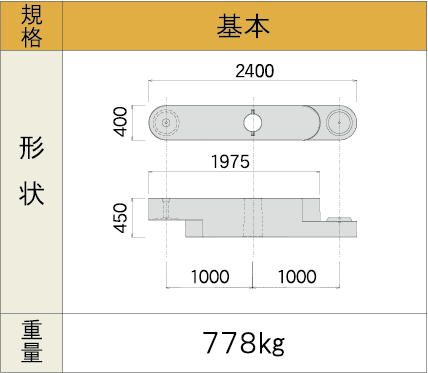

基本	連続基礎の中間部を構成します。必要な設置延長に応じて必要数を並べ、延長を調整します	778kg
端部A	連続基礎の始点に配置	547kg
端部B	連続基礎の終点に配置	566kg
基本（1ｍ）	支柱間隔1m用の基本です。延長調整や、小さな半径の曲線に対応を目的に使用します。	346kg
端部A（1ｍ）	支柱間隔1m用の端部Aです。延長調整や、小さな半径の曲線に対応を目的に使用します。	257kg
端部B（1ｍ）	支柱間隔1m用の端部Bです。延長調整や、小さな半径の曲線に対応を目的に使用します。	274kg

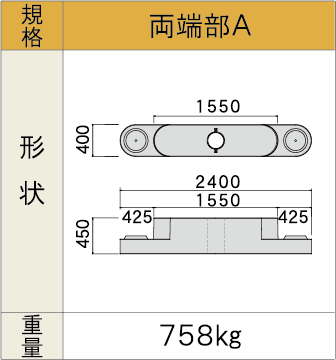

両端部A	両端が端部Aの形状です。施工方向を一方向に限定させないために使用します	758kg
両端部B	両端が端部Bの形状です。施工方向を一方向に限定させないために使用します	797kg
端部AL	1m調整用の端部Aです。設置延長を細かく調整できます	946kg
端部BL	1m調整用の端部Bです。設置延長を細かく調整できます	962kg

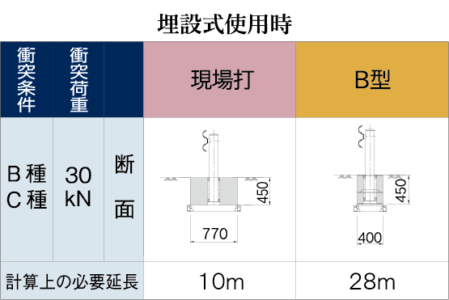

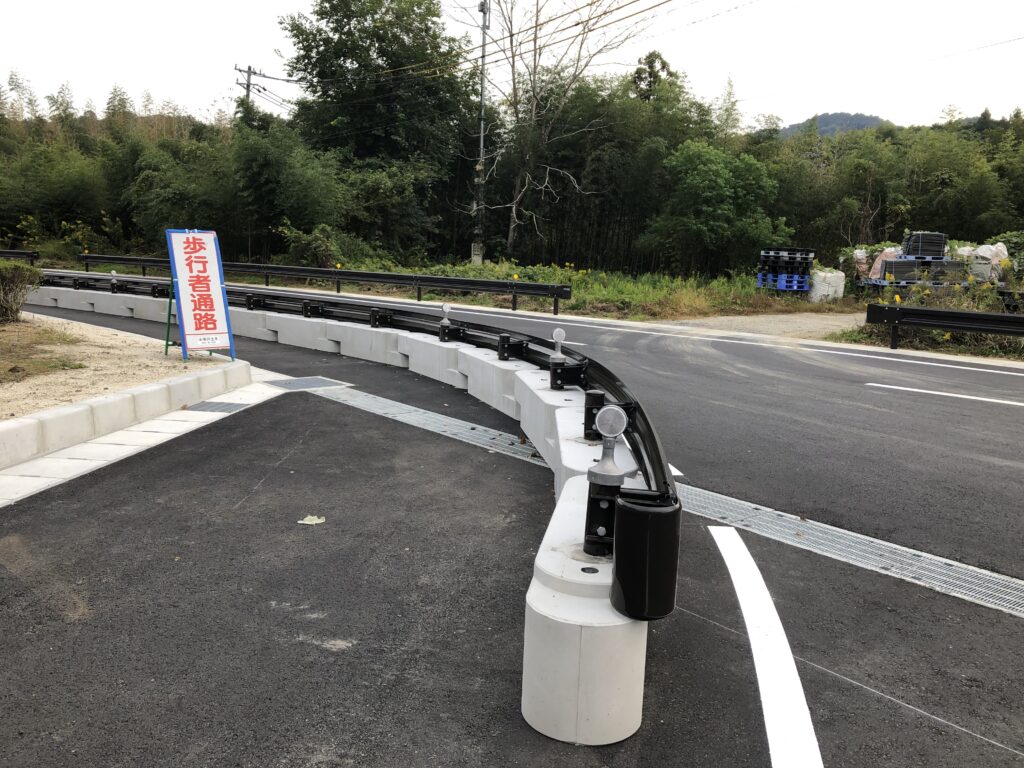

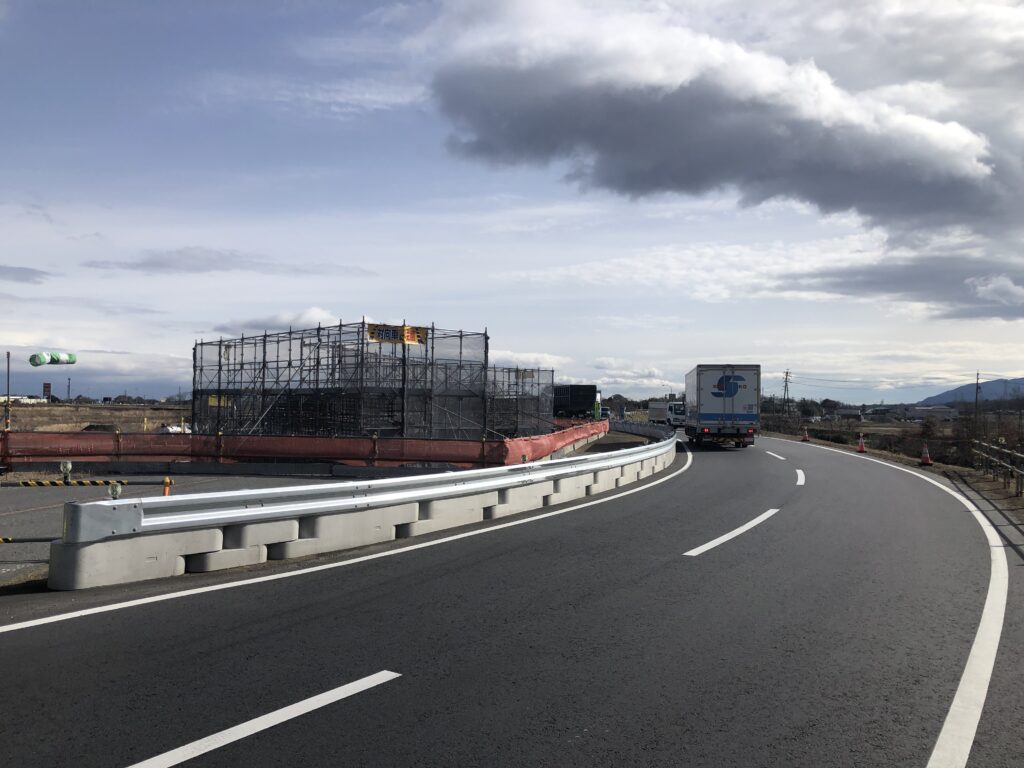

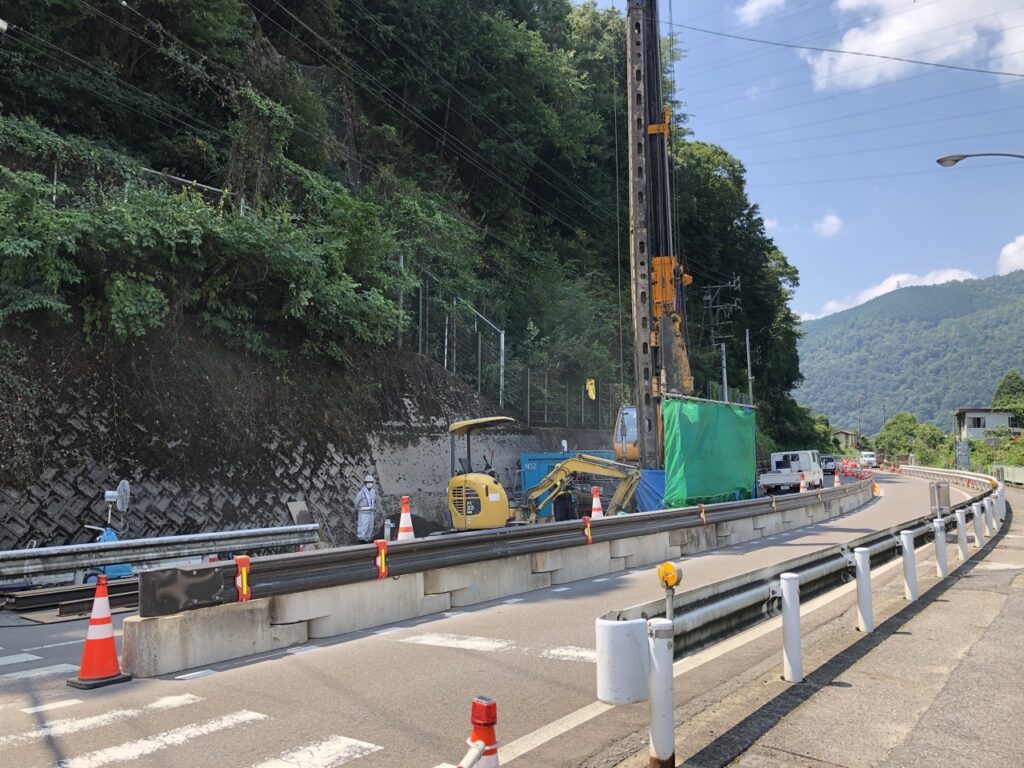

計画延長が長い現場ほど、設置コストを抑えやすい

断面が小さい分、衝突時の安全を確保するために必要な連続設置延長は長くなります。防護柵の計画延長が長い現場では、断面の小さい規格（B型）を選定することで設置コストを抑えられます。

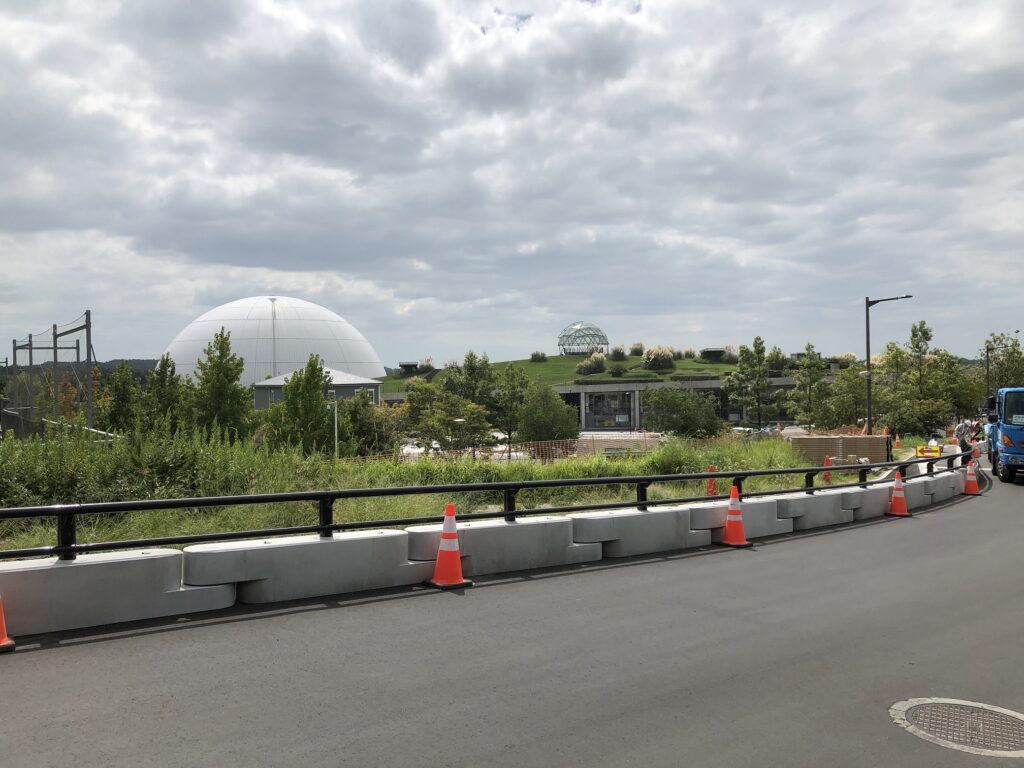

【良く使われている現場条件】
・歩行者安全対策として歩者分離帯
・暫定供用区間の視線誘導及び安全対策
・工事作業帯の作業者安全対策
・商業施設の利用者安全対策
・一時的に安全を必要とする仮設安全施設として

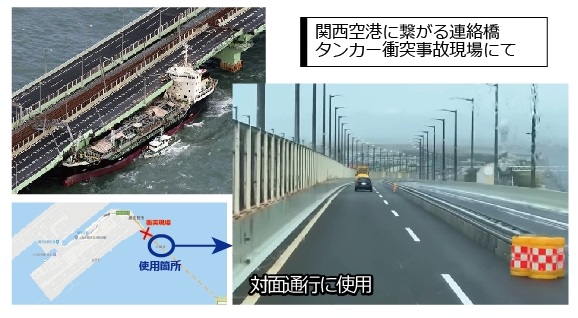

・災害復旧時の応急対策

＜＜安定計算書のご請求はこちら＞＞

シリーズで最も小さい断面（幅400mm×高450mm）

基礎断面を幅400mmに抑えており、設置スペースが限られる箇所にも納まりやすい規格です。

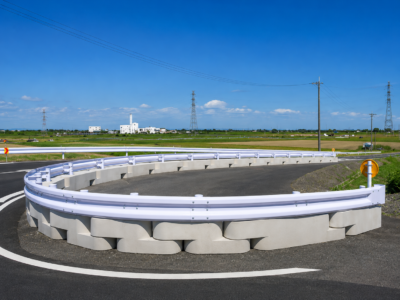

支柱間隔1m用ブロックで、小さな半径の曲線に対応

支柱間隔2.0m・1.5m・1.0mの3種類のブロックを組み合わせられます。1m間隔用ブロックを使用することで、より小さな半径の曲線にも対応できます。

建込・施工方向に合わせて選べる仕様

支柱建込穴の底付は、シリーズの中でB型のみ選択できます。底があることで支柱の高さ調整が不要となり、建込が簡単になります。仮設使用の場合は、支柱を建て込んだまま移設・保管でき、転用時の砂漏れも防止します。また、長い施工延長でご利用いただくB型は、両端部A・両端部Bという規格を使用することで、施工方向を一方向に限定せずに設置できます。
