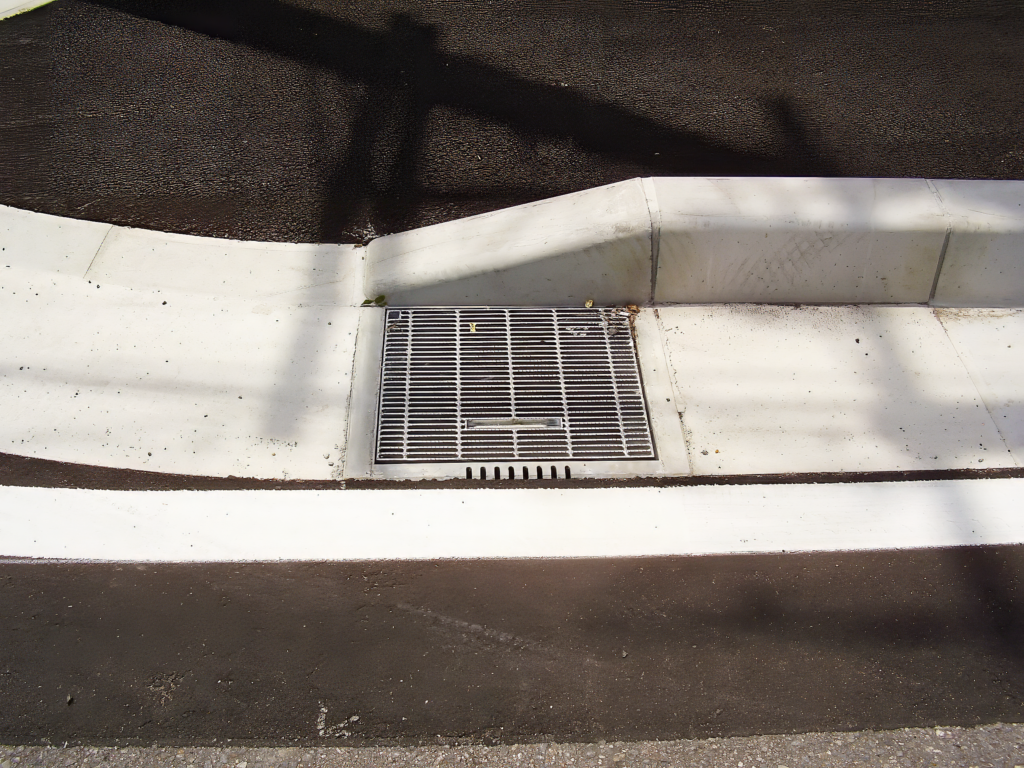

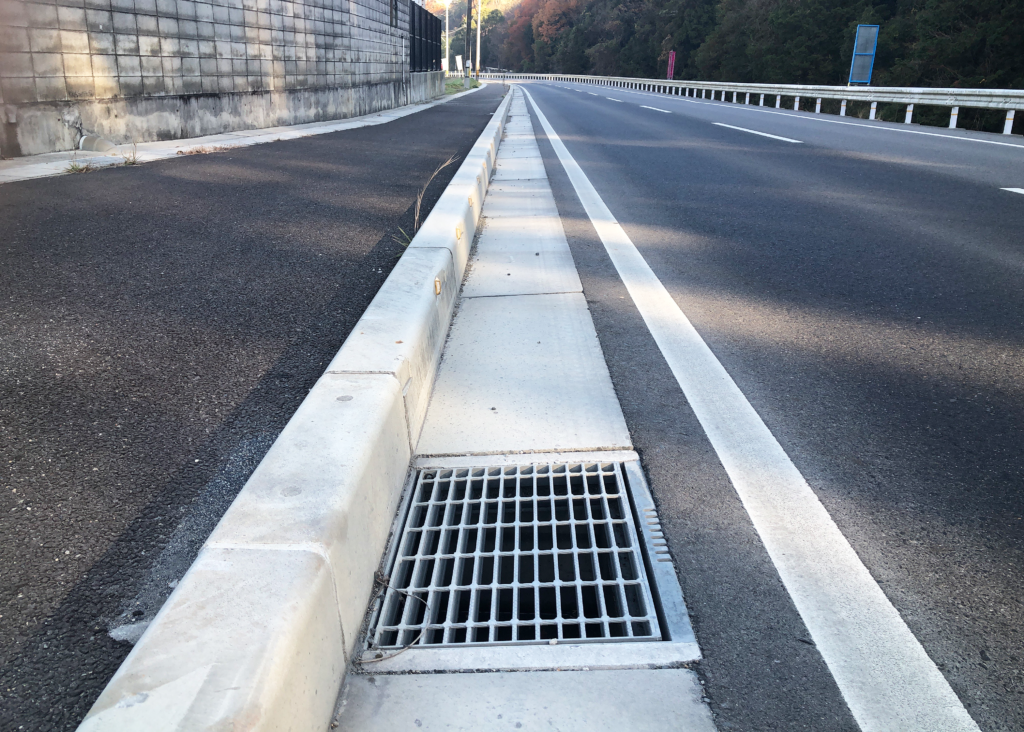

街渠桝は、天端に６％の勾配を設け、街路側溝（L型側溝等）に適した形状のプレキャスト集水桝です。

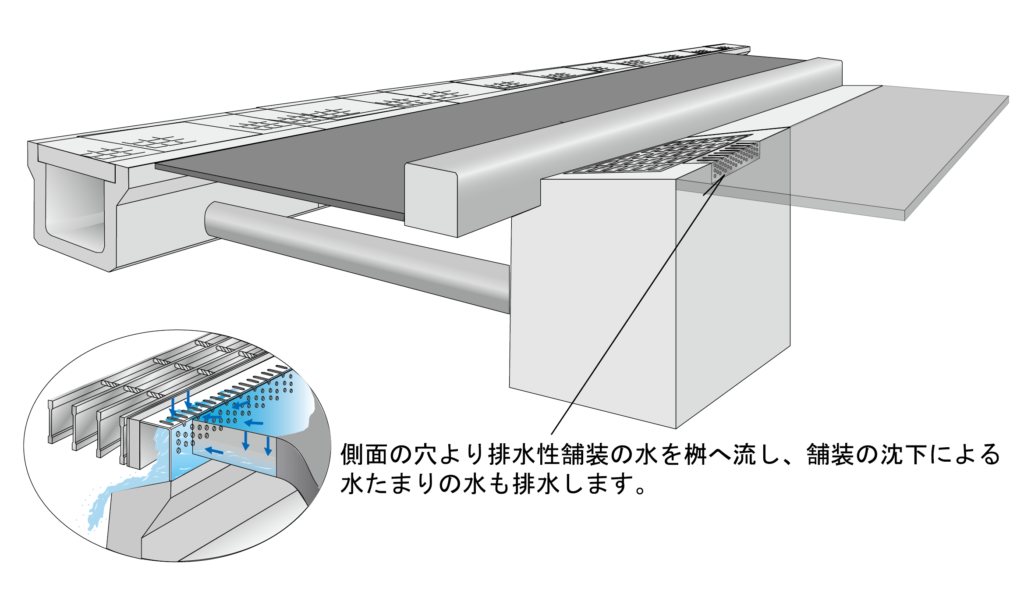

車両荷重（JIS型側溝と同等条件）に適用するために、柱と梁部分を構造的に補強し、小型化を可能としたプレキャスト集水桝です。製品出荷時には側溝類と接続するための開口、底部を設けておらず、施工現場にて開口、底部を構築していただくことで現場て機能性を高めています。表面排水、排水性舗装内の雨水を効率的に処理するために天端には排水孔（排水ドレン金具）を標準装備しています。

街渠桝の特長

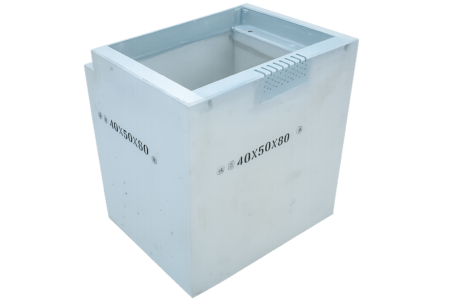

1. 口断面が３種類（400×400・400×500・600×600）の規格から選定できるため、接続管のサイズに適したサイズにて施工可能です。
2. 断方向（背面）にはノックアウト（壁厚が薄い箇所）が設けられており、開口が容易です。
3. 排水ドレン金具により、水たまりを抑制します。

施工方法導入事例

対応可能エリア

日本全国各都道府県の取り扱い会社はこちら

ダウンロード

CADデータのダウンロードには会員登録が必要です。会員登録・ログインはこちら

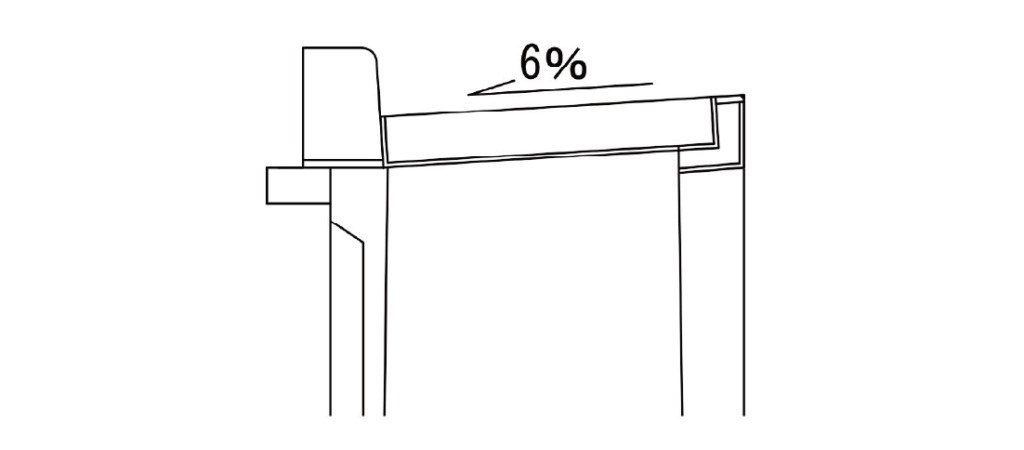

天端勾配＋切り欠けで街路側溝との接続容易

天端は6％の斜め勾配が設けられており、歩車道境界ブロックを切り欠け部に設置することで、街路側溝との接続が容易で、通りを合わせた施工が可能です。

天端勾配＋切り欠けで街路側溝との接続容易画像
