施工手順

1. 1

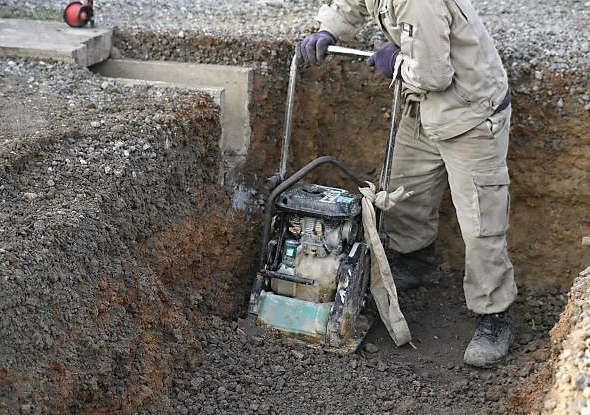

   基礎をつくる



   設置箇所を掘削し、基礎砕石を敷設・転圧して基礎面を整えます。この基礎面の仕上がりが、後の据付や勾配調整のしやすさにつながります。仕上がりを確認してから、次の据付工程に進みます。

   説明資料
2. 2

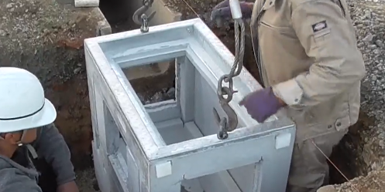

   製品据付



   整えた基礎の上にFR桝用ベースを据え付け、その上にFR桝用中間ベースを設置します。
   中間ベース側面には「ウエ」「シタ」の刻印があり、勾配の高くなる側が「ウエ」となるよう向きを合わせて設置します。
   その後、FR桝本体を仮置きし、全体の高さ関係と勾配の方向を確認します。

   説明資料
3. 3

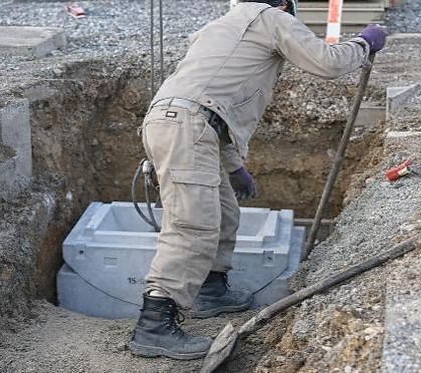

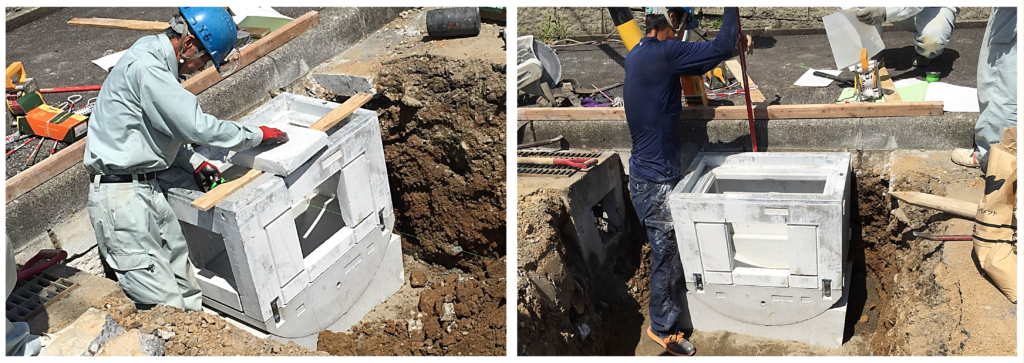

   勾配調整



   FR桝を仮置きし、中間ベースの高さおよび勾配を確認します。
   確認後、FR桝を一度取り外し、バールなどを用いて中間ベースの勾配を調整します。
   調整が完了した後、FR桝を本設置します。

   説明資料
4. 4

   ベース固定・間詰



   勾配調整が完了した後、中間ベースとベースを付属のボルトでしっかり固定します。
   その後、その後、専用の早強系モルタルを充填し、製品周りの空隙を確実に埋めて安定させます。

   説明資料
5. 5

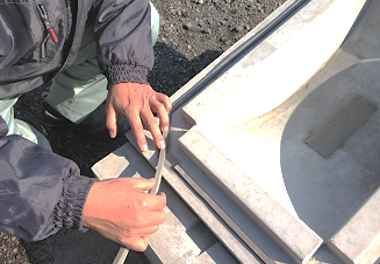

   止水パッキン設置・FR桝据付



   中間ベース上部に設けられている溝の形状に沿って、止水パッキンを連続して貼り付けます。
   止水パッキンの裏面には両面テープが貼り付けられているため、剥離紙をはがして確実に貼り付けてください。
   すき間・浮き・ずれがあると漏水の原因となるため、確実に圧着しながら施工を行ってください。
   その後、FR桝本体を本設置し、その後、FR桝本体を設置し、側面4箇所をプレートで確実に固定します。

   説明資料
6. 6

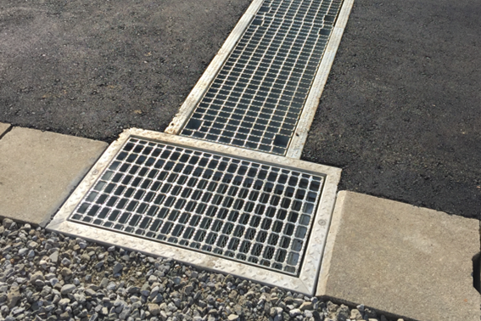

   埋め戻し・完成



   周囲を埋め戻し・転圧し、仕上げとしてグレーチングを設置して施工完了です。
